SATA固態硬盤

2.5寸SATA是 固態硬盤界的鼻祖，雖然后邊有很多不同外觀，實際都使用了SATA核心的固態硬盤形式。2.5寸固態硬盤跟機械硬盤一樣分為7mm和9.5mm厚度，前者能通過增厚墊圈來兼容后者，反過來卻不行。所以近兩年我們能看到的2.5寸固態硬盤都已經是7mm厚度規格。

mSATA

mSATA (mini-SATA)是迷你版本SATA接口，外型和電子界面與mini PCI-E完全相同，但電子信號不同，兩者互不兼容。mSATA是SATA協會(Serial ATA International Organization;SATA-IO)開發的新的mini-SATA(mSATA)接口控制器的產品規范，新的控制器可以讓 SATA技術整合在小尺寸的裝置上。同時mSATA將提供跟SATA接口標準一樣的速度和可靠度，提供小尺寸CE產品的系統開發商和制造商更高效能和符合經濟效益的儲存方案。

M.2

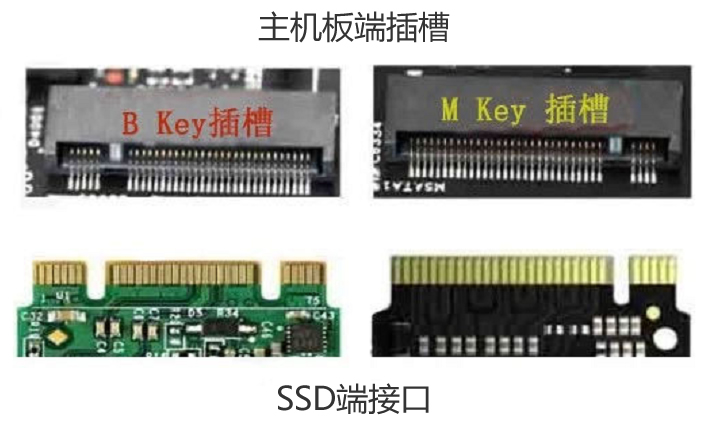

M.2接口，原名NGFF，即次世代外形標準。M.2是一個廣泛通用的小體積電腦設備規范，M.2接口有兩種類型：Socket 2（B Key——NGFF）和Socket 3（M Key——NVMe），其中Socket 2支持SATA、PCI-E X2接口，而如果采用PCI-E ×2接口標準，最大的讀取速度可以達到700MB/s，寫入也能達到550MB/s。而其中的Socket 3可支持PCI-E ×4接口，理論帶寬可達4GB/s。M.2接口除固態硬盤外還可以用于WiFi無線網卡、4G上網卡等應用，根據缺口Key的位置進行區分，當然M.2的常見的應用還是固態硬盤。

根據長度的不同，M.2提供了2230、2242、2260、2280和22110五種不同規格，堪稱是孫大圣的金箍棒——可長可短。越是迷你的版本對設計的要求越高，2230規格下甚至只能容下一顆芯片。

各種規格尺寸圖

M.2固態硬盤根據工作協議的不同分為SATA和NVMe兩種。M.2插槽也很善變。某些M.2插槽只能識別SATA通道或者PCIe通道中的一種。NVMe固態硬盤只能使用PCIe通道，還有一些較老的主板在安裝NVMe固態硬盤時僅能支持10Gb/s的速率。M.2插槽還會在不同位置上提供多個可選的螺絲固定位置，需要大家根據所用M.2固態硬盤的尺寸進行調整。
